LOGOSTAR

0.6/1KV

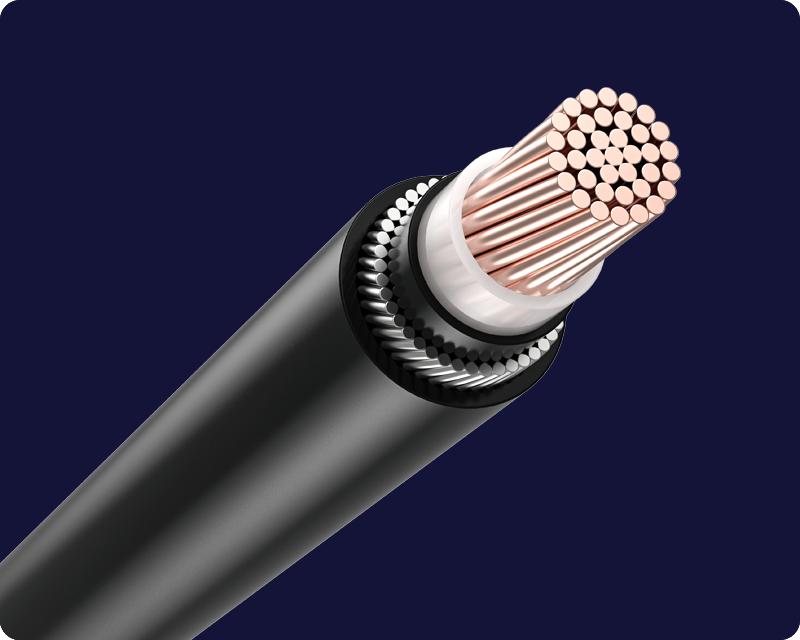

PVC绝缘和交联料单芯铠装铜芯电缆

应用	用于室内安装，电缆管道/托盘。工业厂房变电站地下以及电力分配方案中可能出现机械损坏的额外保护
规范	NIS/EC 60502-1, BS 6346
型号	XLPE/SWA/PVC-1C

注意事项

01

/

使用条件下导体的最大允许温度为70°℃

02

/

.地面最大额定电流是在地面温度为35°℃时考虑的

03

/

空气中的最大额定电流是在40℃的温度下考虑的

04

/

RS=圆形绞合导体

技术参数

标称横截面积	导体数量线径	最小径内厚度				公称外径	最大额定电流		导体电阻	约净重KG/标准长度	标准交货长度	交货形式
mm	mm	绝缘层 mm	内护套 mm	外护套 mm	钢丝直径 mm	mm	管内 A	空气中 A	在20℃≤时 Ω/km	kg	mm	Coil/Wooden Drum
50RS	19*1.78	1.0	1.0	1.6	1.6	18	203	181	0.387	848	1000	R12 Drum
70RS	19*2.13	1.1	1.0	1.7	1.6	20	248	231	0.268	1103	1000	R14 Drum
95RS	19*2.52	1.1	1.0	1.7	1.6	24	297	280	0.193	1681	1000	R14 Drum
120RS	37*2.03	1.2	1.0	1.8	1.6	25	337	324	0.153	1981	1000	R14 Drum
150RS	37*2.25	1.4	1.0	1.9	1.6	27	376	373	0.124	2334	1000	R16 Drum
185RS	37*2.52	1.6	1.0	1.9	1.6	29	423	425	0.0991	1395	500	R14 Drum
240RS	61*2.25	1.7	1.0	2.1	2.0	32	485	501	0.0754	1719	500	R16 Drum
300RS	61*2.52	1.8	1.2	2.2	2.0	35	542	567	0.0601	2189	500	R16 Drum
400RS	61*2.85	2.0	1.2	2.3	2.0	39	600	657	0.0470	2629	500	R18 Drum
500RS	61*3.20	2.2	1.2	2.4	2.5	43	660	731	0.0366	3297	500	R18 Drum
