注意事项
使用条件下导体的最大允许温度为70°℃
地面最大额定电流是在地面温度为35°℃时考虑的
空气中的最大额定电流是在40℃的温度下考虑的

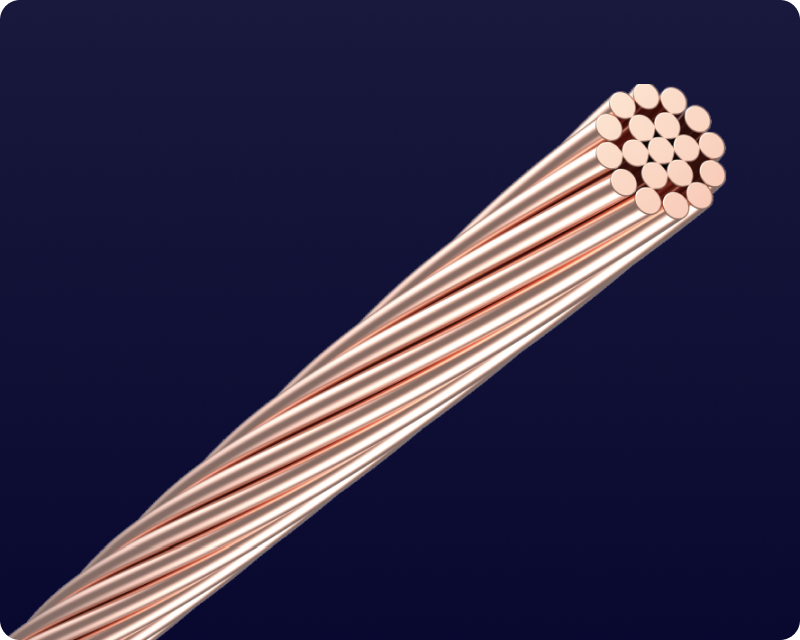

RS=圆形绞合导体
技术参数
标称横截面积 | 导体数量线径 | 最小径内厚度 | 公称外径 | 最大额定电流 | 导体电阻 在20℃≤时 | 约净重KG/标准长度 | 标准交货长度 | 交货形式 | ||
mm² |
mm | 绝缘层
mm | 护套
mm |
mm | 管内
A | 空气中
A |
Ω/km |
kg |
m |
Coil/Wooden Drum |
6RS | 7*1.06 | non | non | 3.2 | 57 | 3.08 | 538 | 10000 | R8 | |
10RS | 7*1.35 | non | non | 4.1 | 78 | 1.83 | 179.2 | 2000 | R8 | |
16RS | 7*1.70 | non | non | 5.1 | 109 | 1.15 | 286 | 2000 | R8 | |
25RS | 7*2.13 | non | non | 6.4 | 139 | 0.727 | 452 | 2000 | R10 | |
35RS | 7*2.52 | non | non | 7.6 | 174 | 0.524 | 628 | 2000 | R10 Drum | |
50RS | 19*1.78 | non | non | 8.9 | 218 | 0.387 | 890 | 2000 | R10 Drum | |
70RS | 19*2.13 | non | non | 10.7 | 270 | 0.268 | 1236 | 2000 | R10 Drum | |
95RS | 19*2.52 | non | non | 12.6 | 331 | 0.193 | 1704 | 2000 | R12 Drum | |
120RS | 37*2.03 | non | non | 14.2 | 383 | 0.153 | 2643 | 2500 | R14 Drum | |
150RS | 37*2.25 | non | non | 15.8 | 444 | 0.124 | 2678 | 2000 | R14 Drum | |
